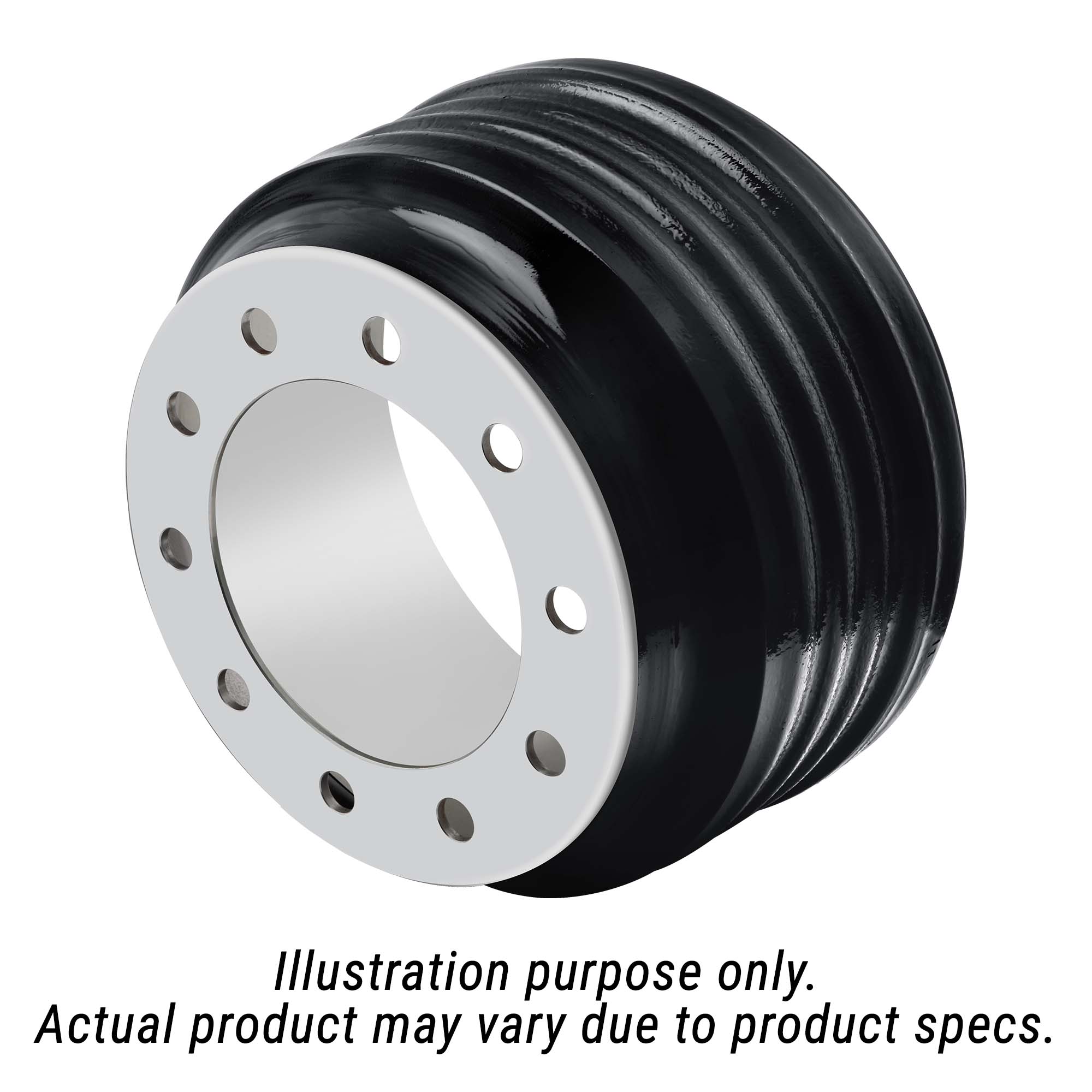

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 95710B
Weight: 75
Brake Shoe Width: 5"
Back Plate Thickness: 0.25
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 8.88
Brake Surface Flat: 5.46
Pilot Diameter: 8.78
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.25
Maximum Wear Diameter: 16.62
Notes: Designed for 5.06" hub offset. Webb Steel Shell Brake Drum
