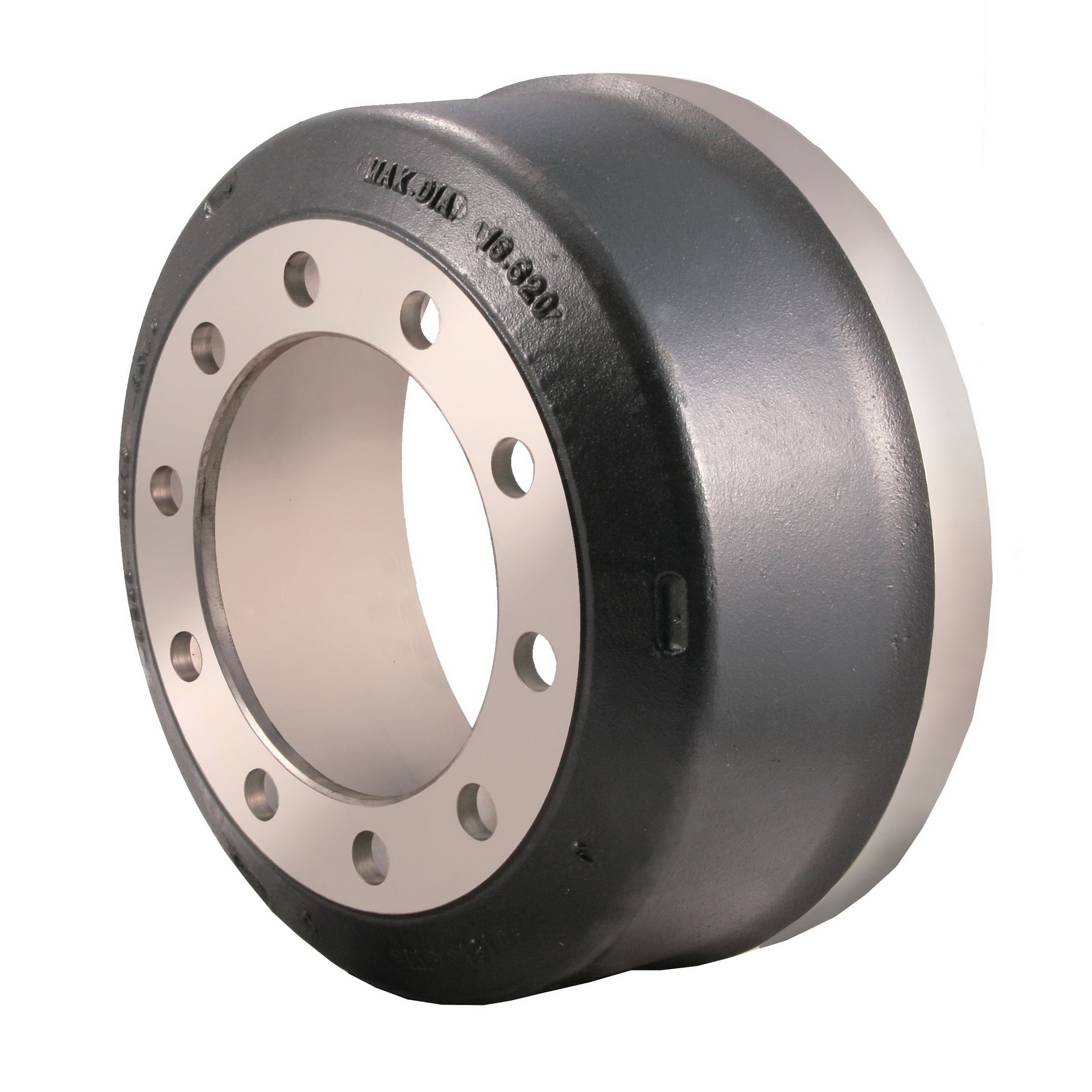

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 68733F
Weight: 106
Brake Shoe Width: 7"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 8.75
Brake Surface Flat: 7.31
Pilot Diameter: 9.00
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.06
Maximum Wear Diameter: 16.62
Notes:
