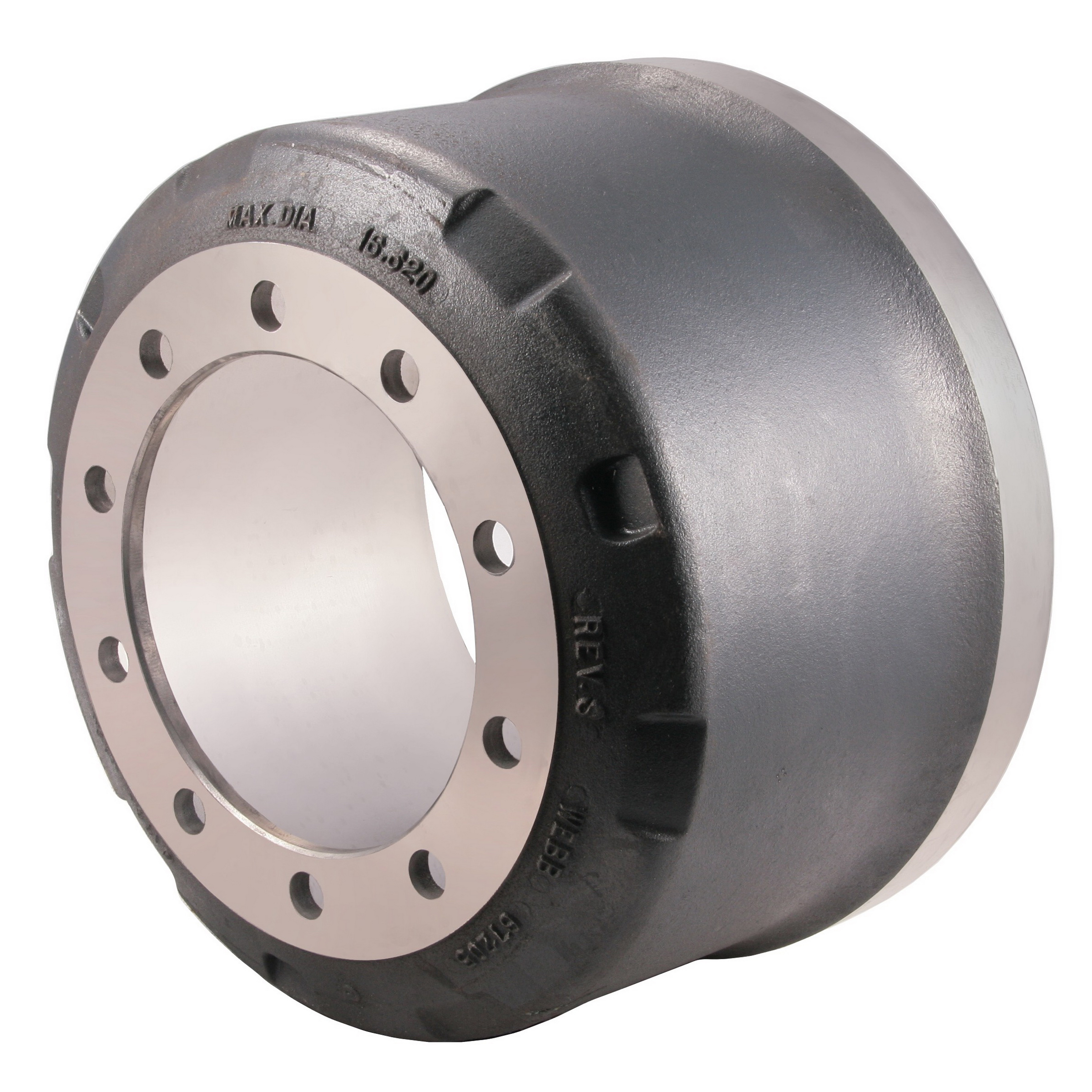

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 67205F
Weight: 137
Brake Shoe Width: 10"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 11.94
Brake Surface Flat: 10.34
Pilot Diameter: 9.44
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 0.94
Maximum Wear Diameter: 16.62
Notes:
