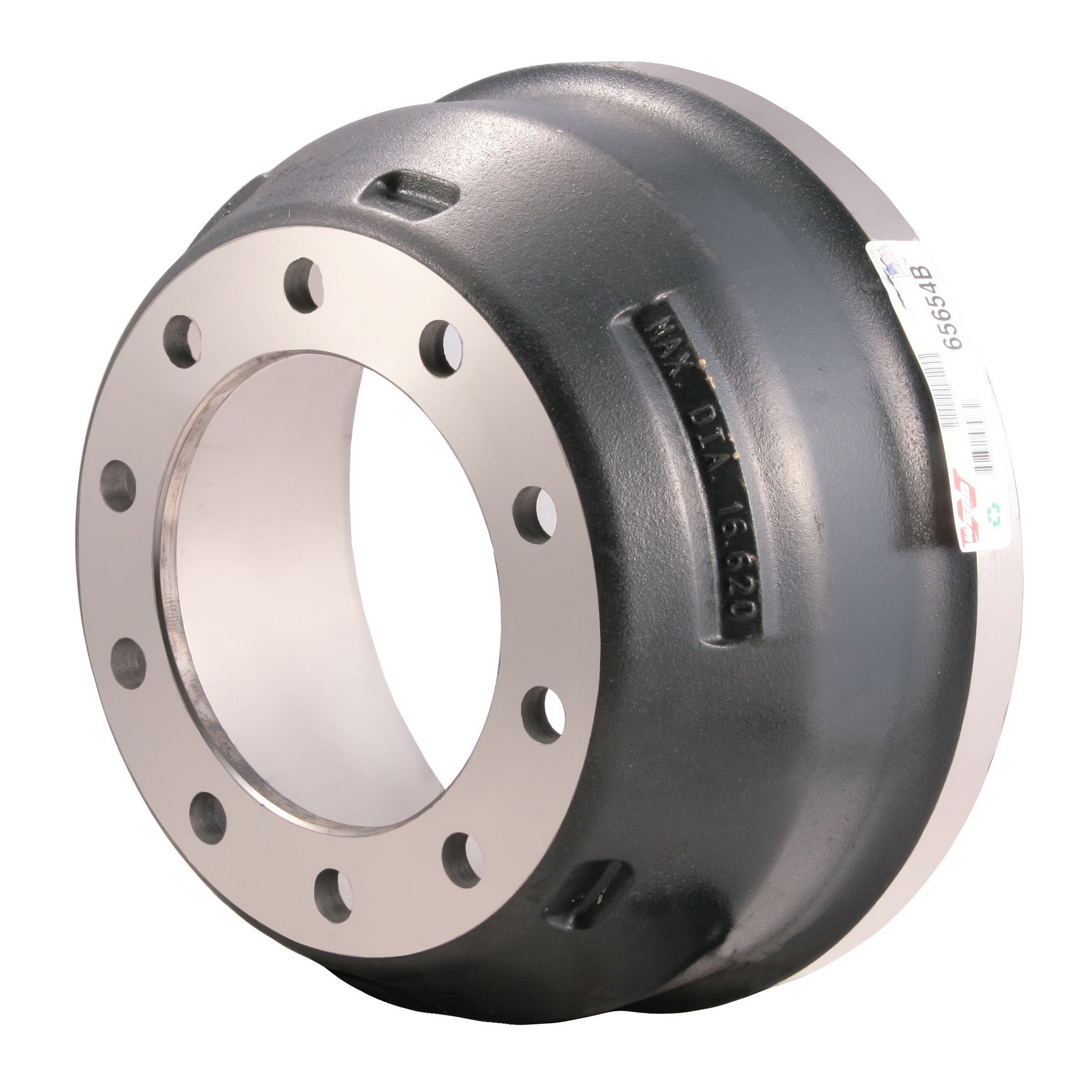

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 65654B
Weight: 100
Brake Shoe Width: 5"
Back Plate Thickness: 0.62
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 9.22
Brake Surface Flat: 5.50
Pilot Diameter: 8.78
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.00
Maximum Wear Diameter: 16.62
Notes:
