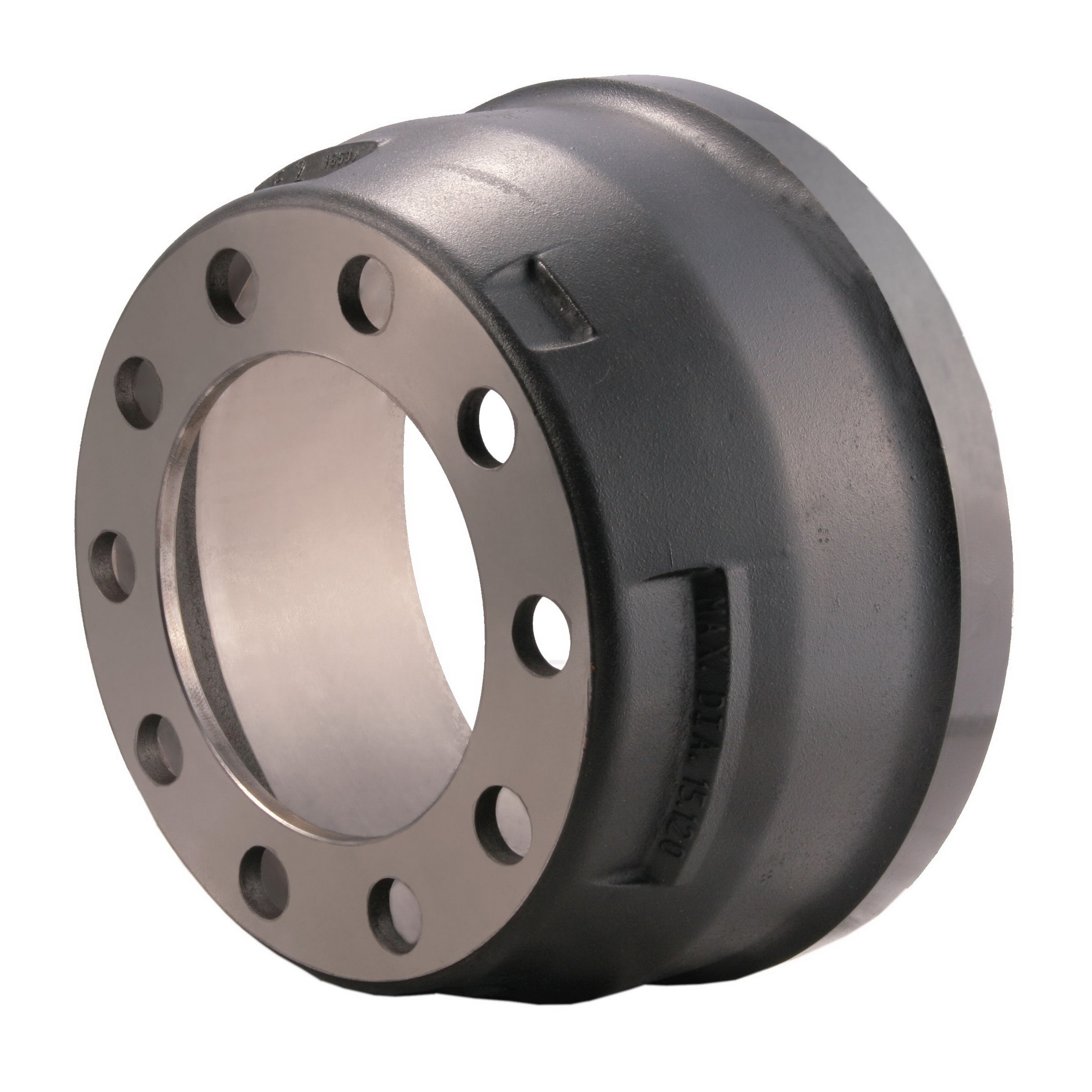

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 65550B
Weight: 89
Brake Shoe Width: 5"
Back Plate Thickness: 0.50
Drum Type:
Mount: Outboard
Brake Surface Diameter: 15.00
Overall Depth: 9.10
Brake Surface Flat: 5.50
Pilot Diameter: 8.53
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 1.31
Maximum Wear Diameter: 15.12
Notes:
