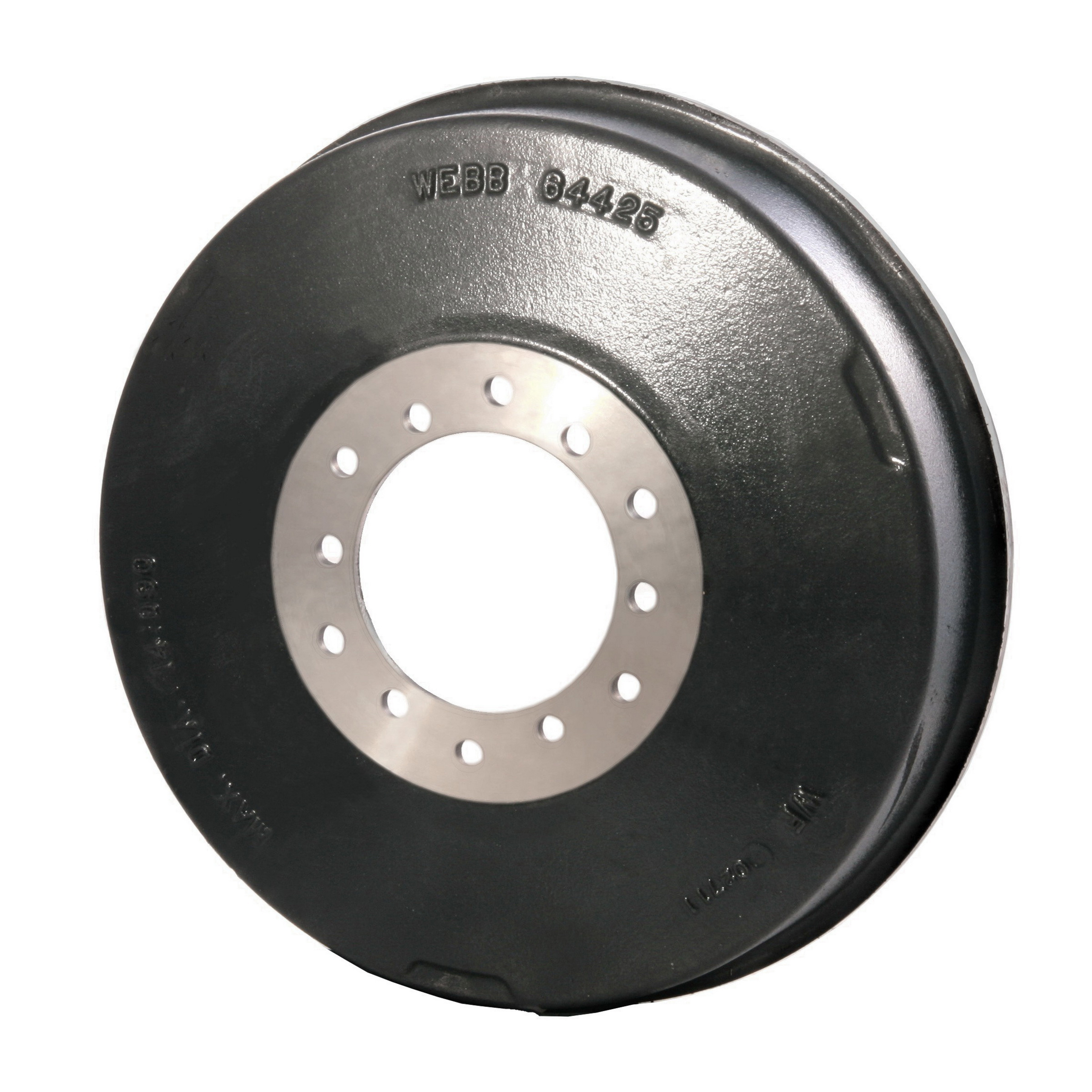

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 64425F
Weight: 31
Brake Shoe Width: 2.5"
Back Plate Thickness: 0.36
Drum Type:
Mount: Inboard
Brake Surface Diameter: 14.00
Overall Depth: 4.00
Brake Surface Flat: 2.94
Pilot Diameter: 4.61
Bolt Circle Diameter: 5.5 & 6
Bolt Hole (Number): 6
Bolt Hole Size: 0.53
Maximum Wear Diameter: 14.09
Notes:
