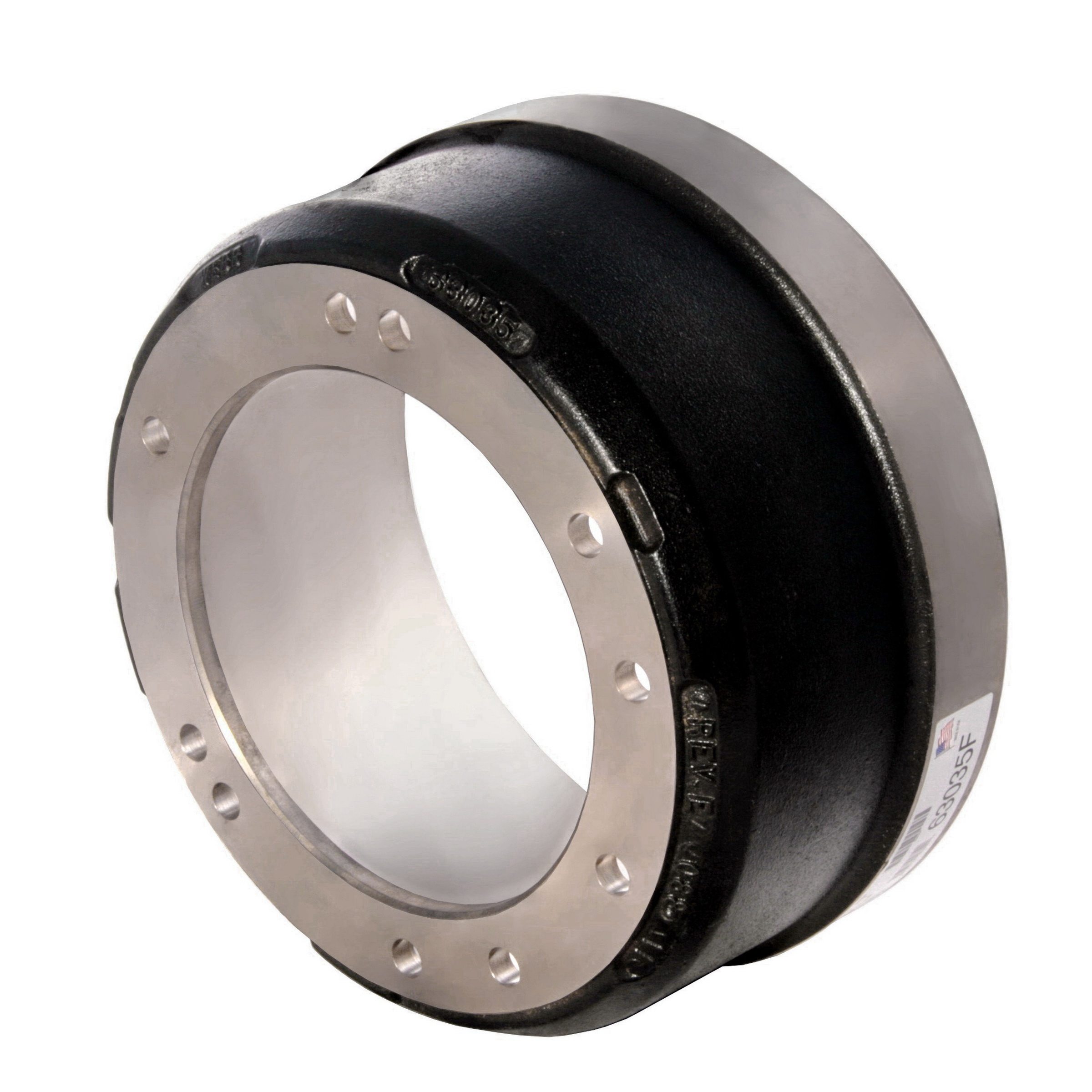

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 63035F
Weight: 100
Brake Shoe Width: 7"
Back Plate Thickness: 0.56
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 8.50
Brake Surface Flat: 7.50
Pilot Diameter: 10.50
Bolt Circle Diameter: 12.75
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.78
Maximum Wear Diameter: 15.12
Notes: OBSOLETE
