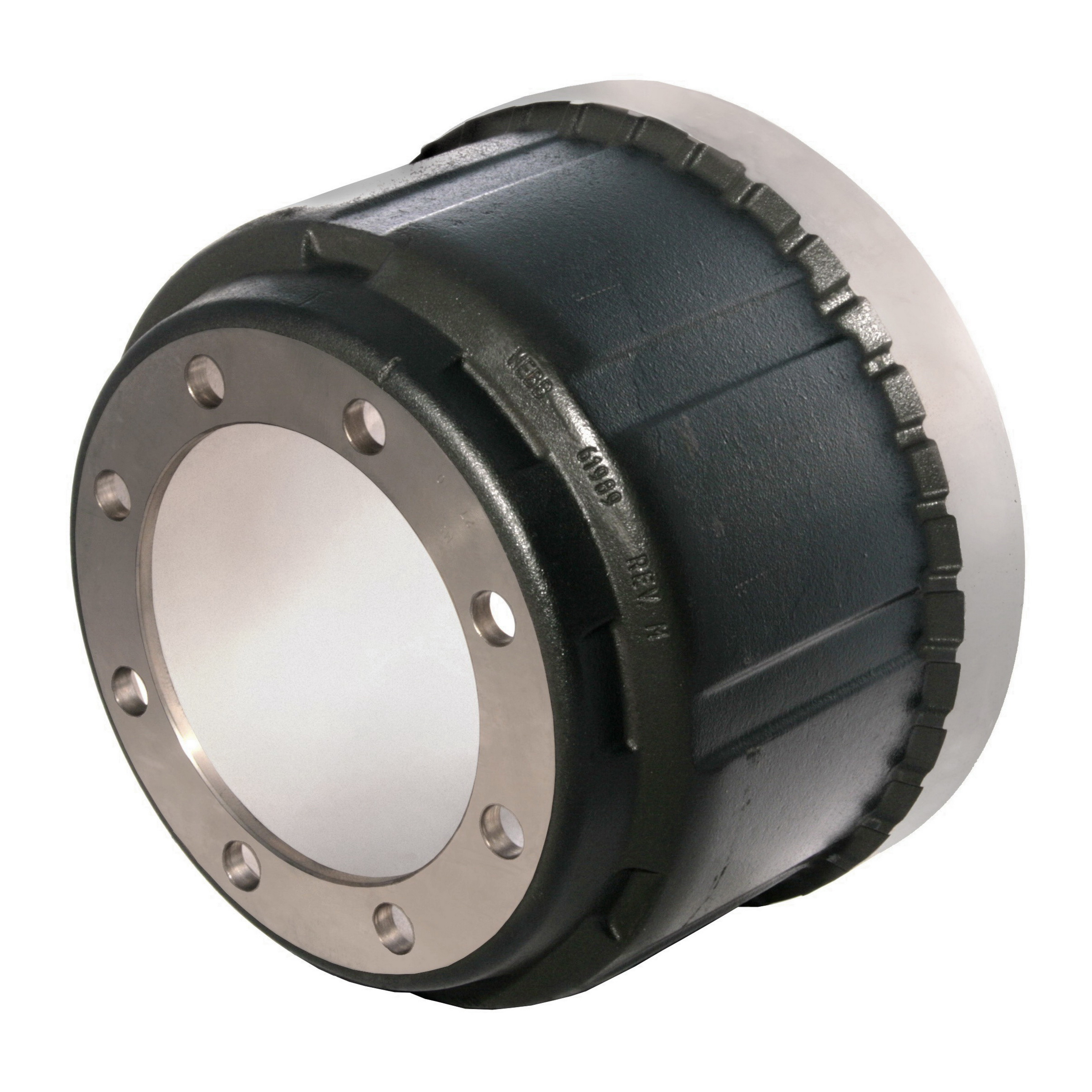

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61989B
Weight: 103
Brake Shoe Width: 8.62"
Back Plate Thickness: 0.50
Drum Type:
Mount: Outboard
Brake Surface Diameter: 15.00
Overall Depth: 11.59
Brake Surface Flat: 9.21
Pilot Diameter: 9.00
Bolt Circle Diameter: 10.83
Bolt Hole (Number): 8
Bolt Hole Size: 1.00
Maximum Wear Diameter: 15.12
Notes: Approved for 19.5 disc wheels
