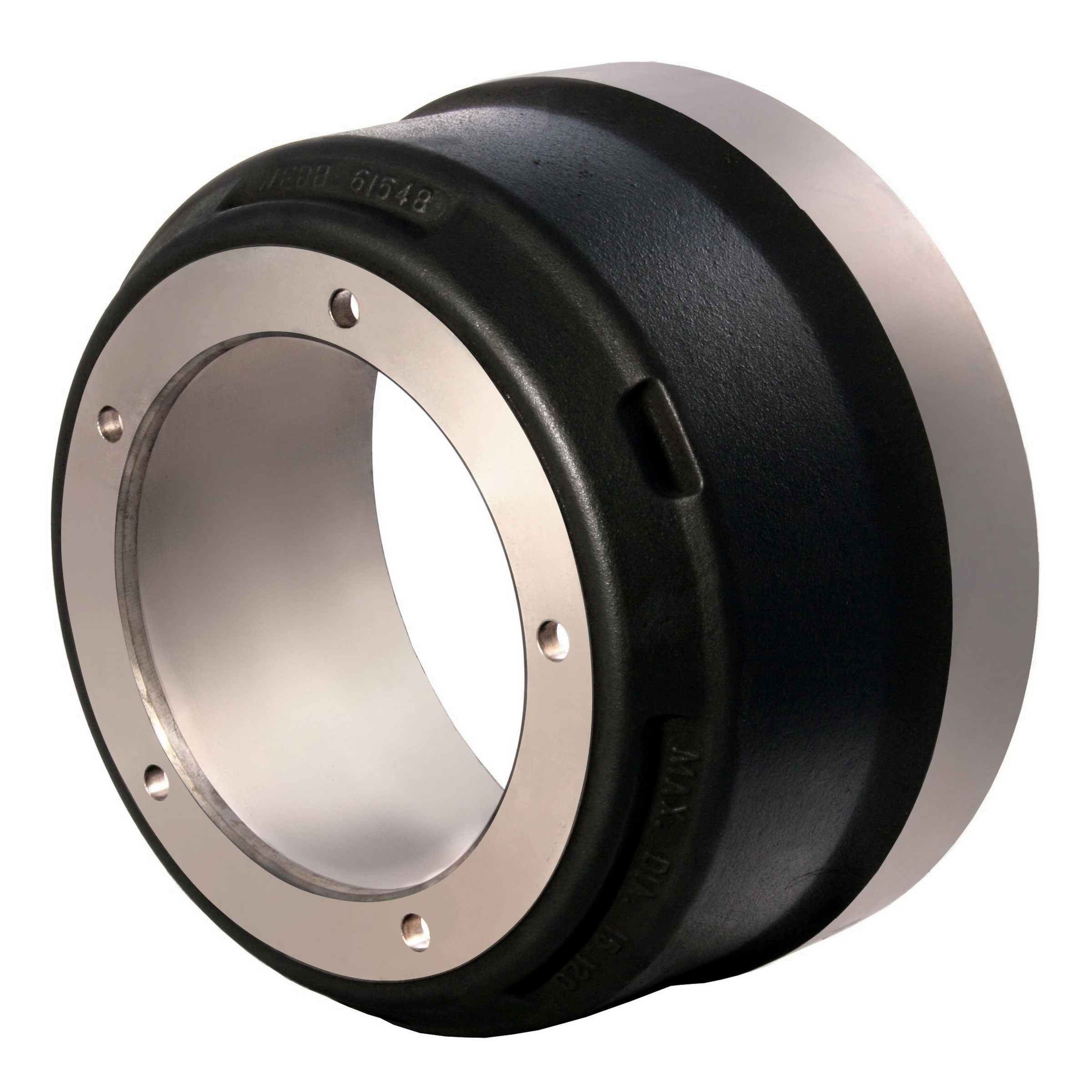

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61548F
Weight: 93
Brake Shoe Width: 7"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 9.44
Brake Surface Flat: 7.50
Pilot Diameter: 9.75
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 5
Bolt Hole Size: 0.66
Maximum Wear Diameter: 15.12
Notes:
