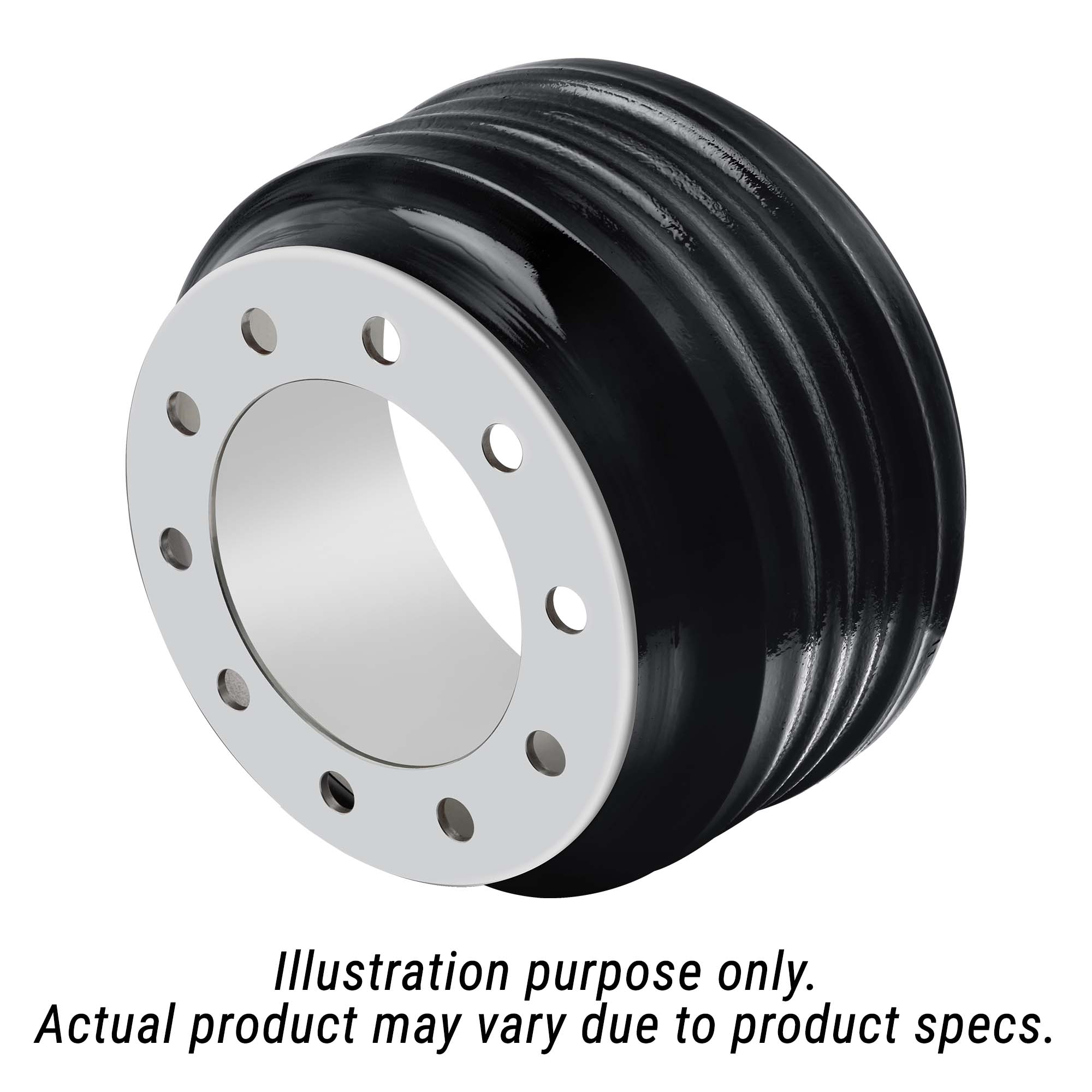

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 96875B
Weight: 89
Brake Shoe Width: 7"
Back Plate Thickness: 0.25
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 10.41
Brake Surface Flat: 7.64
Pilot Diameter: 9.00
Bolt Circle Diameter: 10.827
Bolt Hole (Number): 8
Bolt Hole Size: 1
Maximum Wear Diameter: 16.62
Notes: Webb Steel Shell Brake Drum
