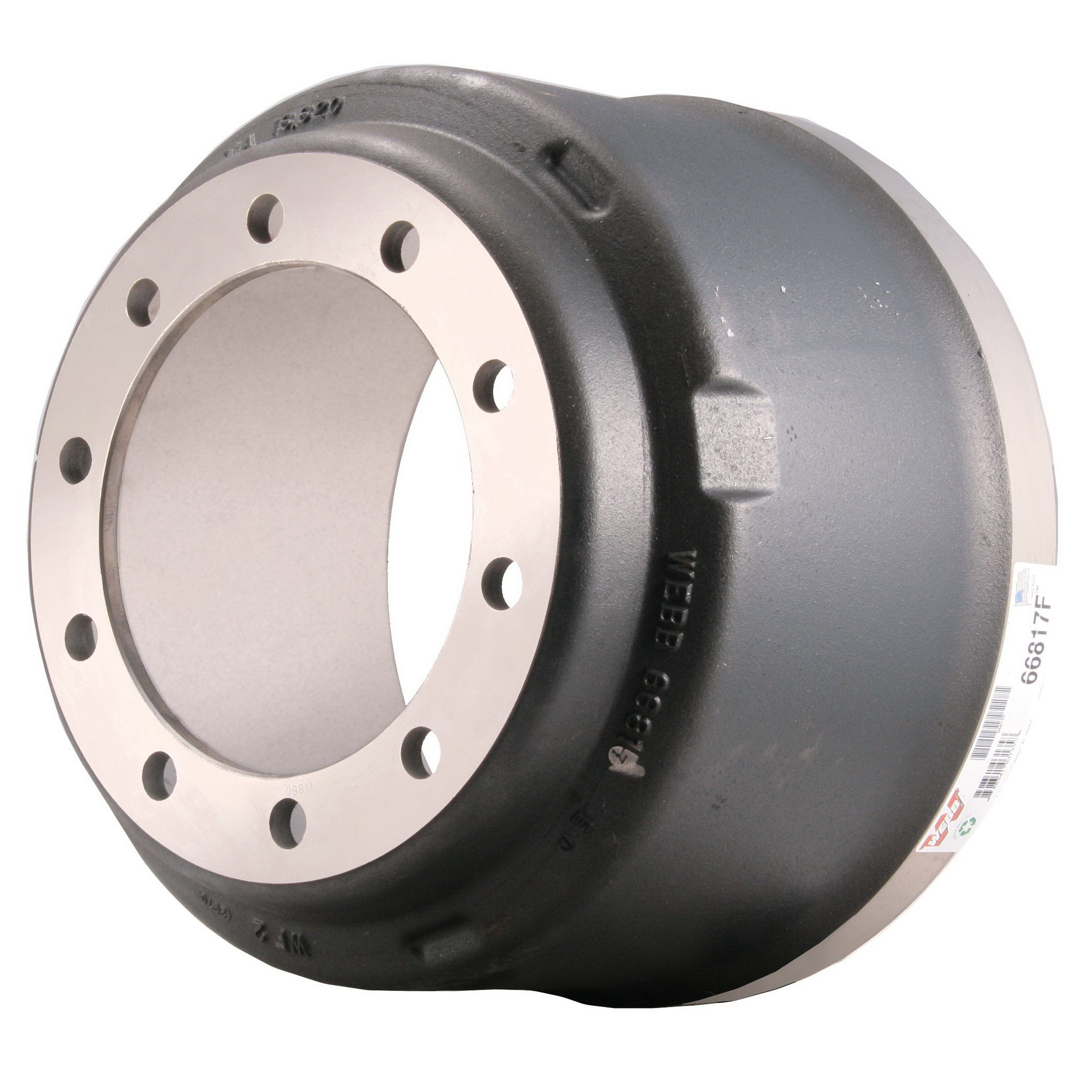

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 66817F
Weight: 130
Brake Shoe Width: 8.62"
Back Plate Thickness: 0.56
Drum Type:
Mount: Outboard
Brake Surface Diameter: 16.50
Overall Depth: 12.28
Brake Surface Flat: 9.52
Pilot Diameter: 9.44
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 0.84
Maximum Wear Diameter: 16.62
Notes:
