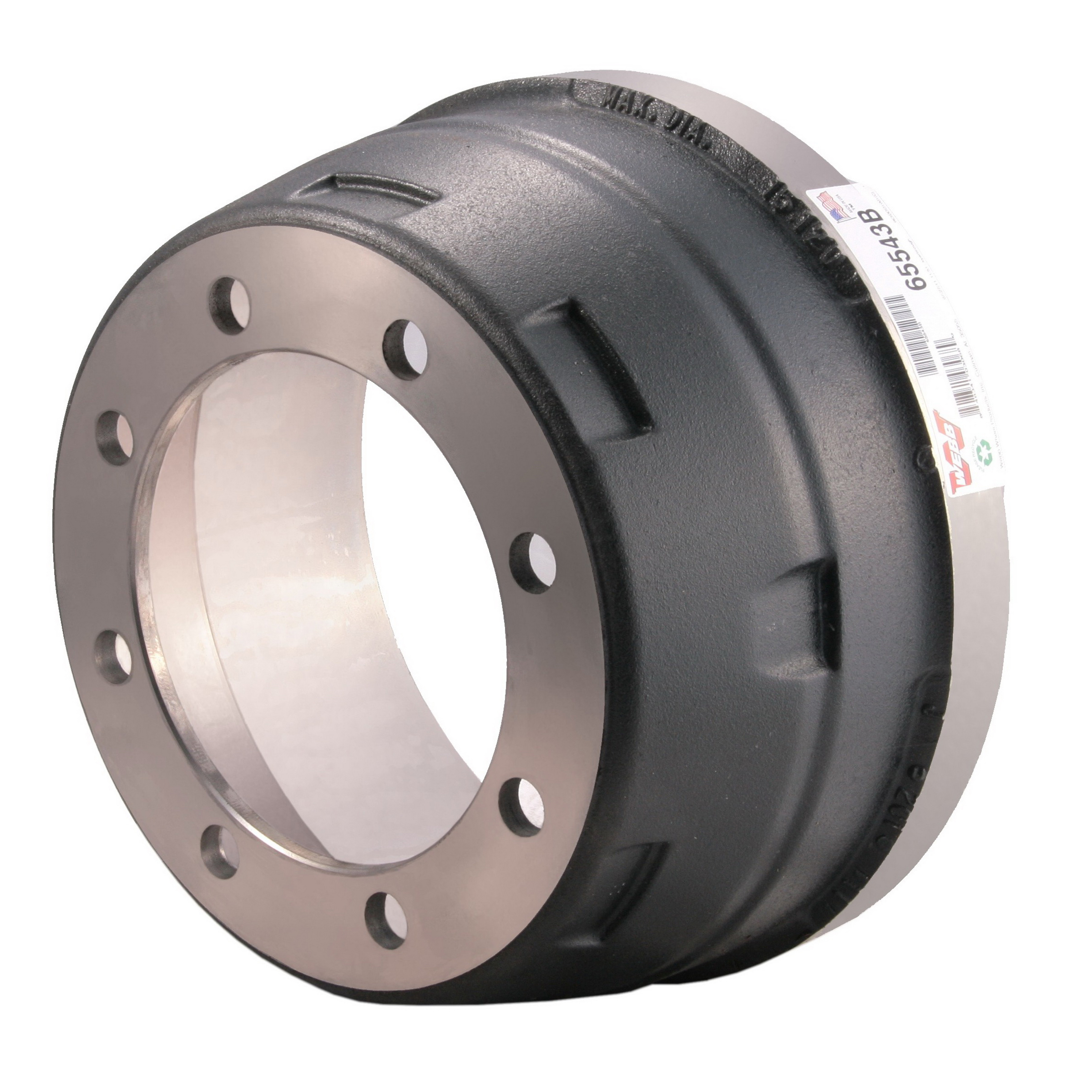

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 65543B
Weight: 80
Brake Shoe Width: 4"
Back Plate Thickness: 0.50
Drum Type:
Mount: Outboard
Brake Surface Diameter: 15.00
Overall Depth: 9.04
Brake Surface Flat: 4.75
Pilot Diameter: 9.00
Bolt Circle Diameter: 10.83
Bolt Hole (Number): 8
Bolt Hole Size: 1.00
Maximum Wear Diameter: 15.12
Notes:
