Webb Wheel Drum Detail
DRUM INFORMATION

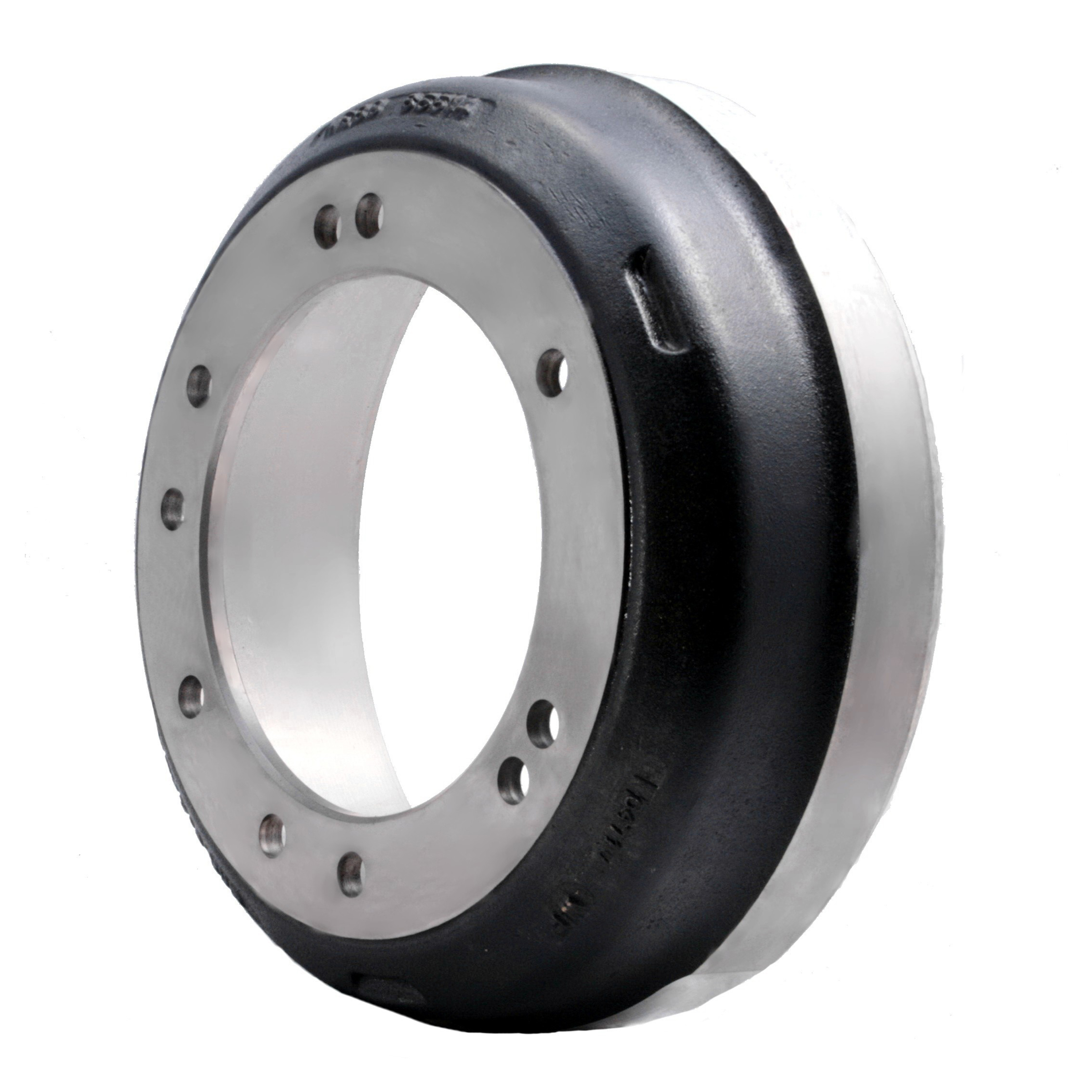

Drum Part Number: 65514B
Weight: 68
Brake Shoe Width: 4"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 5.84
Brake Surface Flat: 4.50
Pilot Diameter: 9.25
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.78
Maximum Wear Diameter: 15.2
Notes:
