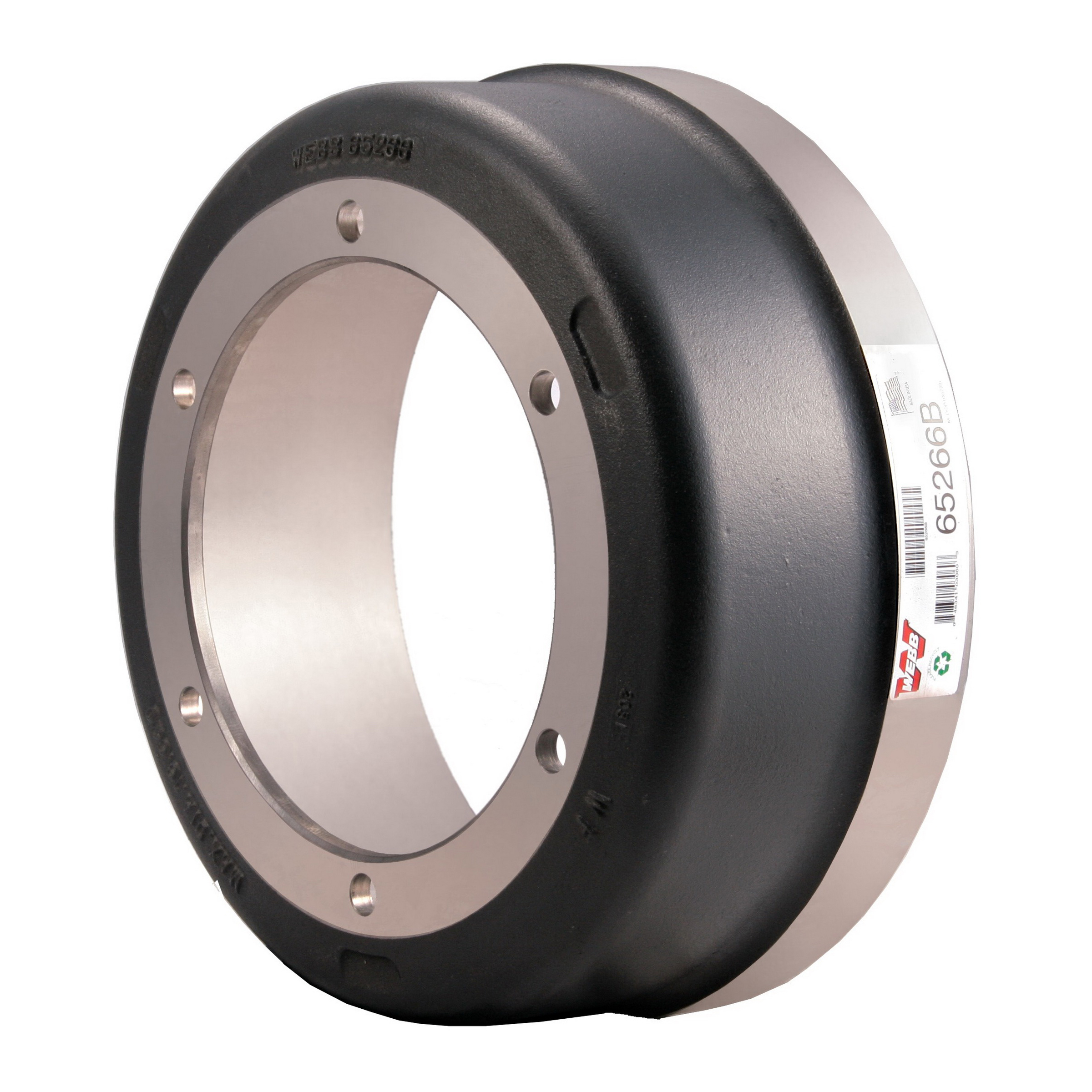

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 65266B
Weight: 105
Brake Shoe Width: 6"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 7.44
Brake Surface Flat: 6.38
Pilot Diameter: 11.25
Bolt Circle Diameter: 12.75
Bolt Hole (Number): 6
Bolt Hole Size: 0.78
Maximum Wear Diameter: 16.62
Notes:
