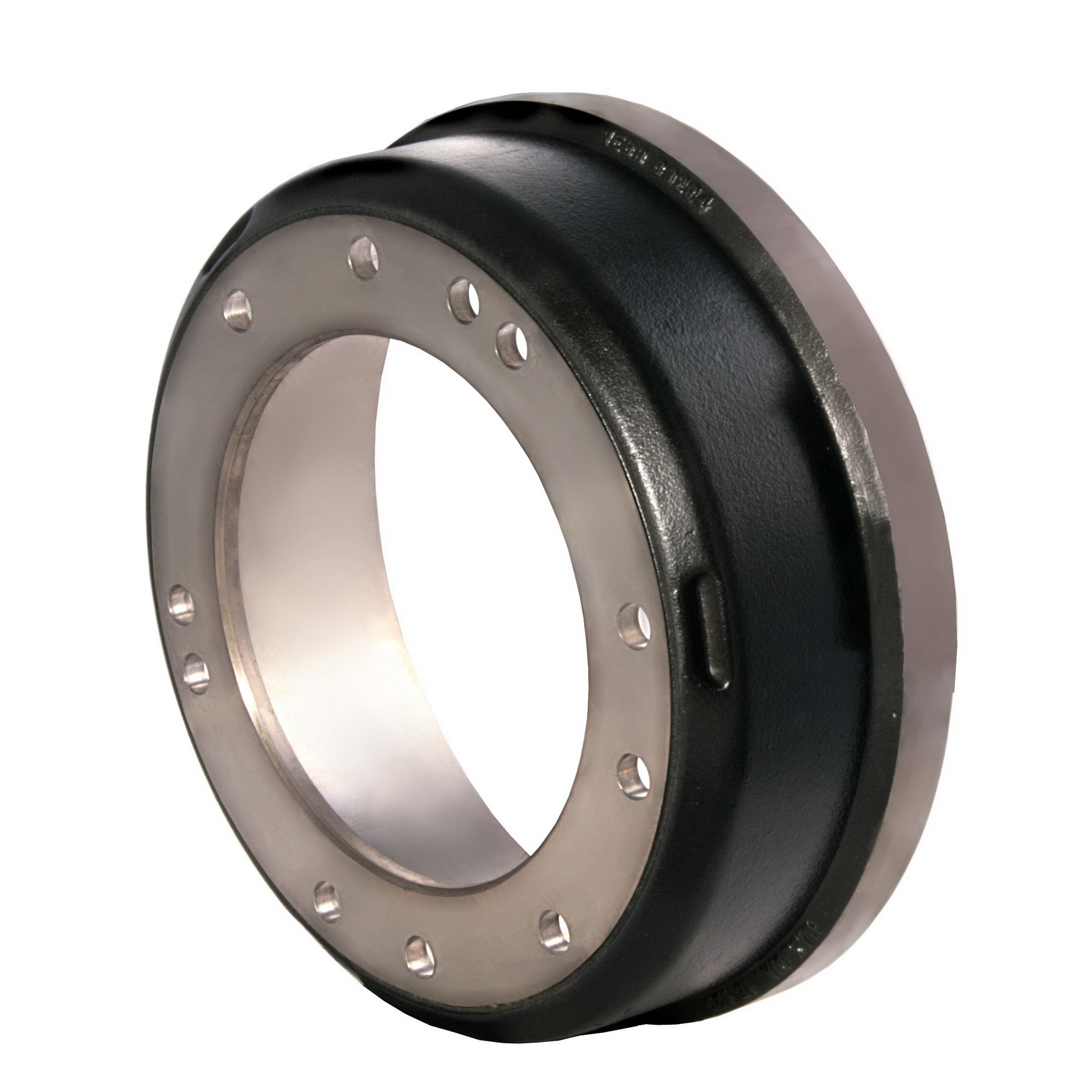

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 63294F
Weight: 65
Brake Shoe Width: 4"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 5.88
Brake Surface Flat: 4.94
Pilot Diameter: 10.00
Bolt Circle Diameter: 12.75
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.78
Maximum Wear Diameter: 15.12
Notes:
