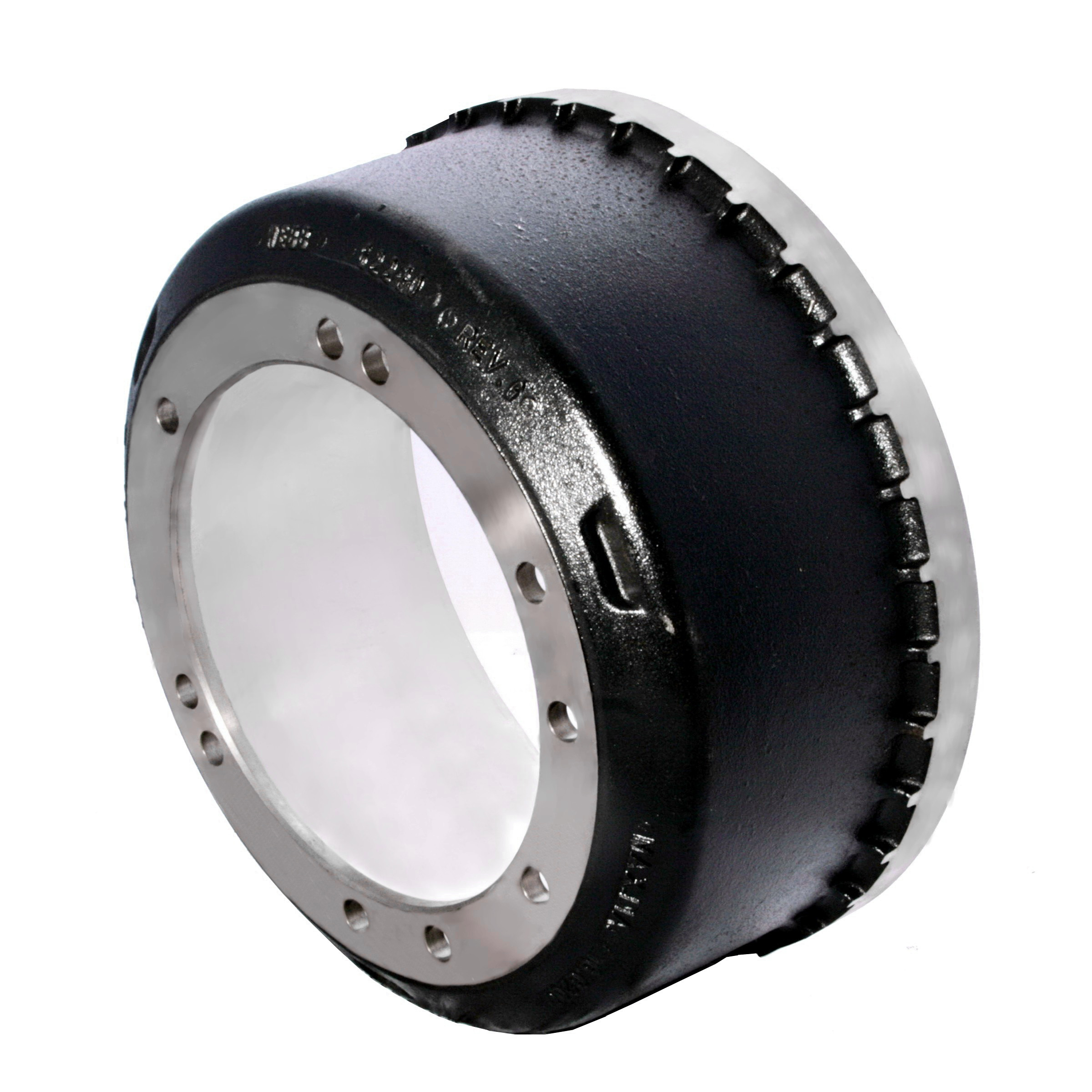

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 62240F
Weight: 100
Brake Shoe Width: 7"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 8.78
Brake Surface Flat: 7.41
Pilot Diameter: 11.25
Bolt Circle Diameter: 12.75
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.78
Maximum Wear Diameter: 16.62
Notes:
