Webb Wheel Drum Detail
DRUM INFORMATION

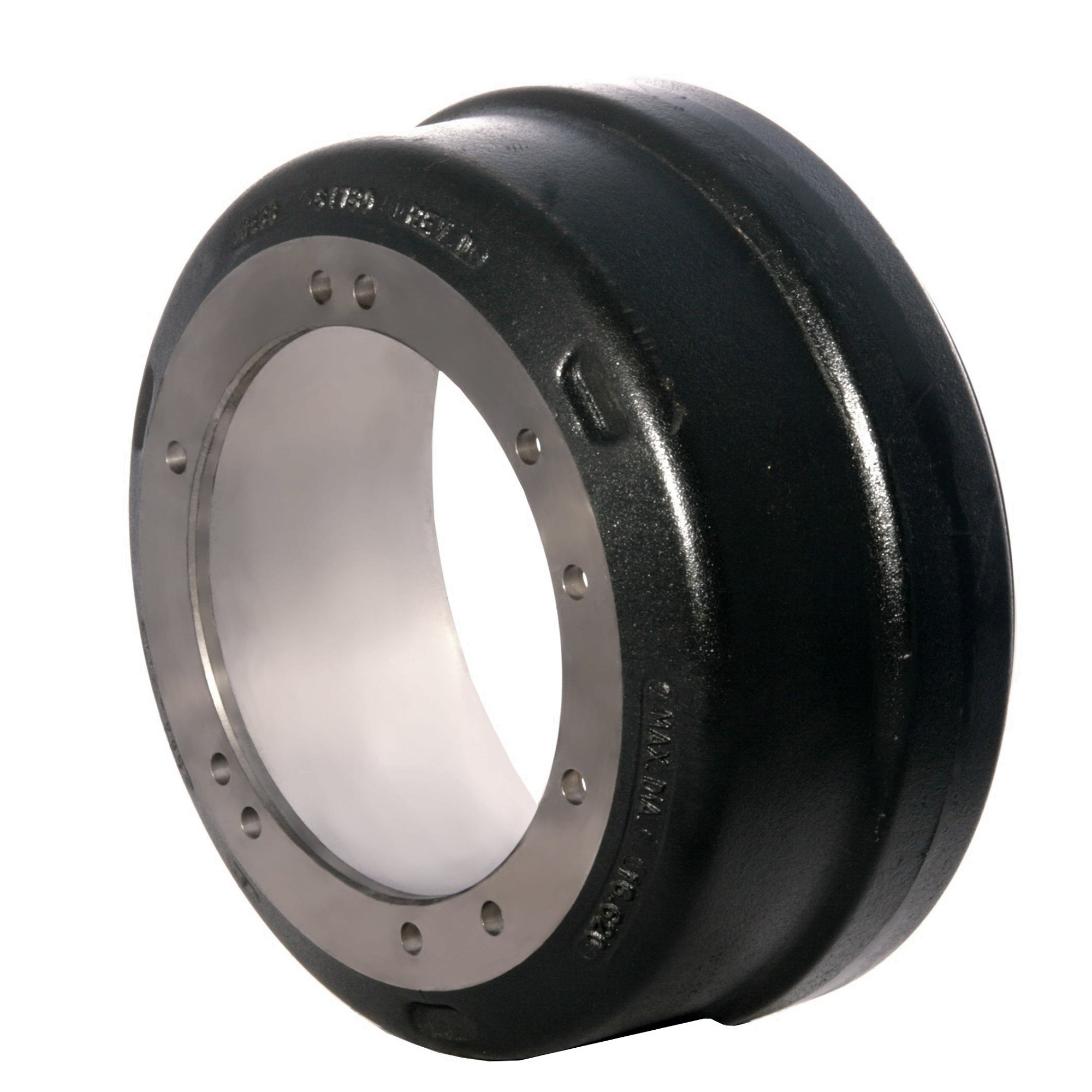

Drum Part Number: 61780F
Weight: 109
Brake Shoe Width: 7"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 16.50
Overall Depth: 8.50
Brake Surface Flat: 7.40
Pilot Diameter: 11.00
Bolt Circle Diameter: 12.50
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.66
Maximum Wear Diameter: 16.62
Notes:
