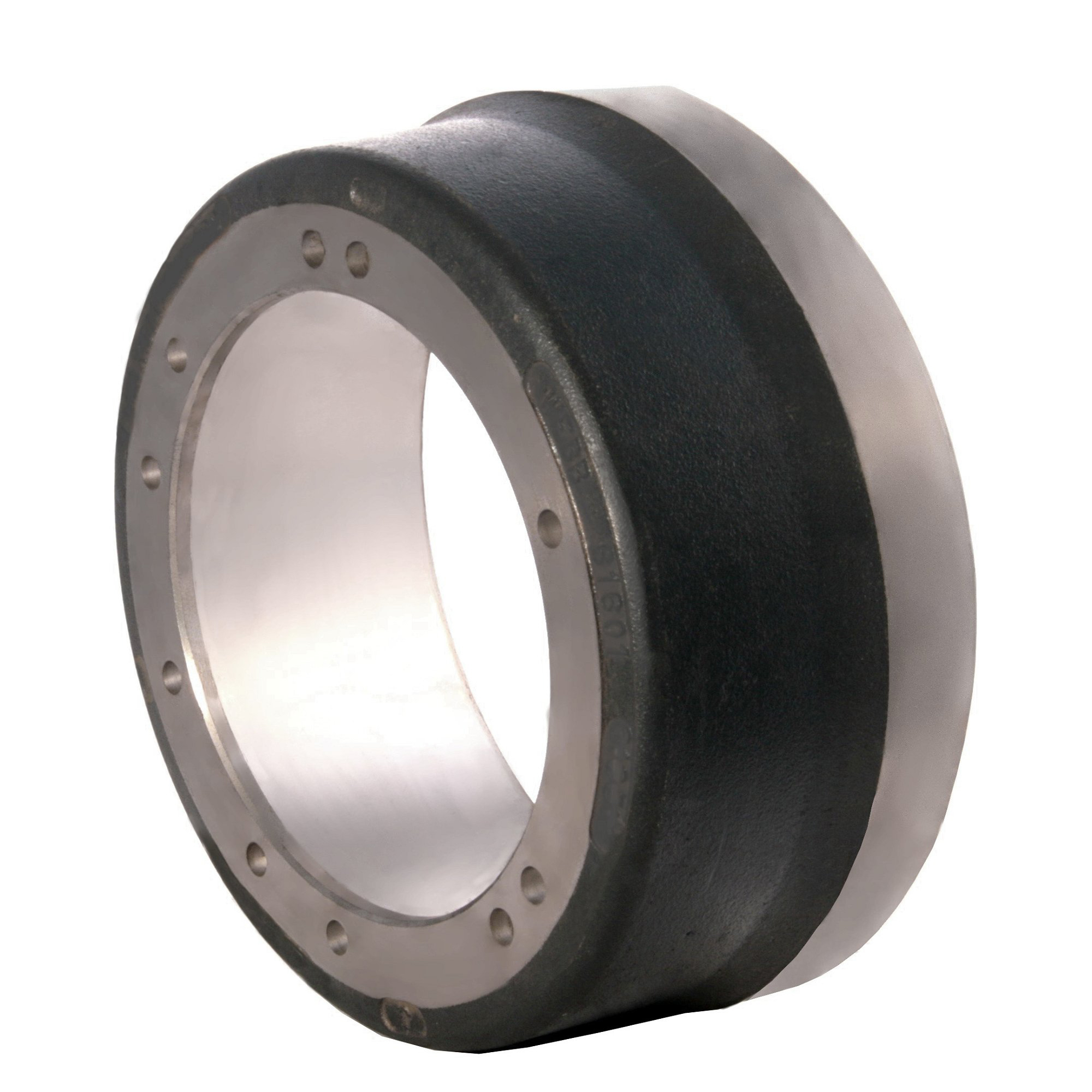

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61601F
Weight: 82
Brake Shoe Width: 6"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 7.38
Brake Surface Flat: 6.50
Pilot Diameter: 11.25
Bolt Circle Diameter: 12.75
Bolt Hole (Number): 5 or 6
Bolt Hole Size: 0.66
Maximum Wear Diameter: 15.12
Notes:
