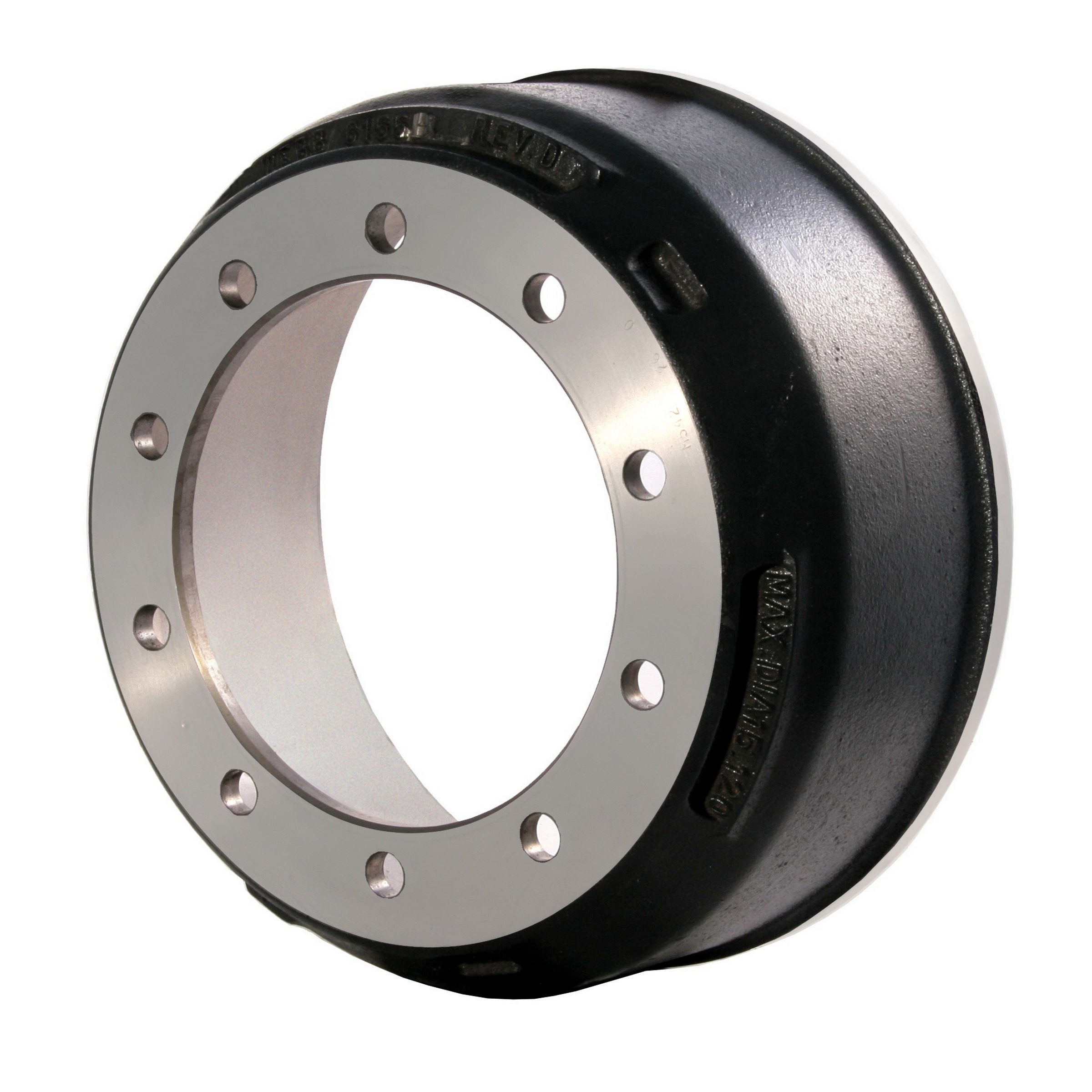

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61554F
Weight: 66
Brake Shoe Width: 5"
Back Plate Thickness: 0.50
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 7.56
Brake Surface Flat: 5.50
Pilot Diameter: 9.50
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 0.81
Maximum Wear Diameter: 15.12
Notes:
