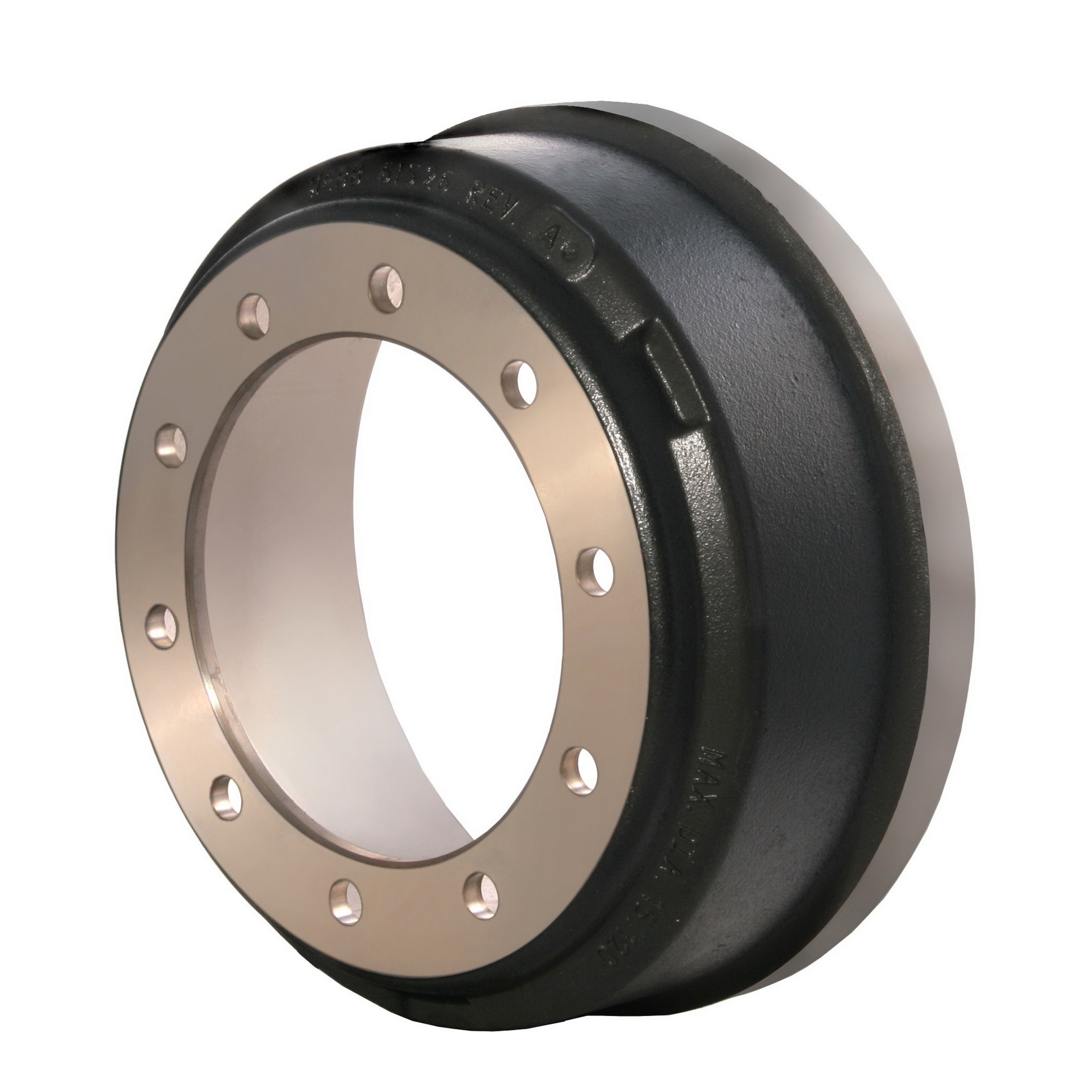

Webb Wheel Drum Detail
DRUM INFORMATION
Drum Part Number: 61526F
Weight: 69
Brake Shoe Width: 5"
Back Plate Thickness: 0.44
Drum Type:
Mount: Inboard
Brake Surface Diameter: 15.00
Overall Depth: 7.00
Brake Surface Flat: 5.36
Pilot Diameter: 9.37
Bolt Circle Diameter: 11.25
Bolt Hole (Number): 10
Bolt Hole Size: 0.81
Maximum Wear Diameter: 15.12
Notes: OBSOLETE WITH NO REPLACEMENT
